食品機械 首頁 >>食品機械

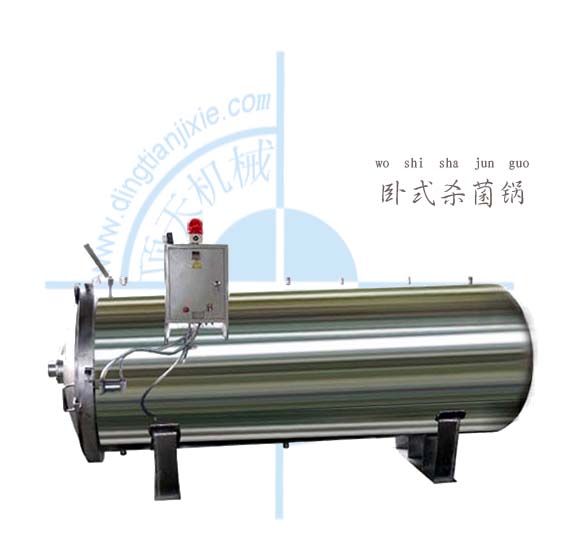

臥式殺菌鍋
更新時間：2016-05-03
一、 概況
GT7C型臥式殺菌鍋是利用壓縮空氣作壓力的圓筒體殺菌設備，
其鍋蓋鎖緊型式是采用自鎖楔塊嚙合方法，開閉起動方便，適應于罐頭、飲料對馬口鐵罐和玻璃罐頭的殺菌處理工作。
二、 結構
鍋體---包括鍋身、鍋蓋、安全連鎖裝置、轉環、軌道、密封圈、滾輪、鎖緊楔塊、蒸汽、噴管、冷卻水管及閘閥等。
臥式殺菌鍋技術參數 |
設備型號 | GT7C 720型 | GT7C 1200型 | GT7C 2000型 | GT7C 2400型 |
品種范圍名稱 | 低級壓力容器 | |||
生產能力（罐/次） | 720 | 1200 | 2000 | 2400 |
鍋內徑 | 900 | 1000 | 1100 | 1200 |
容 積（m３） | 1.2 | 2 | 3.5 | 4.2 |
設計溫度（0C） | 1430C | |||
工作溫度（0C） | 1230C | |||
設計壓力（Mpa） | 0.3MPa | |||
工作壓力（Mpa） | 0.15Mpa | |||
工作介質 | 水、蒸汽、壓縮空氣 | |||
焊接系數 | 0.7 | |||
腐蝕裕度 | 1mm | |||
蒸汽進口直徑（㎜） | DN40-50 | |||
排氣（泄氣）直徑（㎜） | DN32-40 | |||
冷熱水連接直徑（㎜） | DN40-50 | |||
溢流管直徑（㎜） | DN25-50 | |||
排水管直徑（㎜） | DN40-50 | |||
安全閥直徑（㎜） | DN25-50 | |||
壓縮空氣直徑（㎜） | DN15-20 | |||
調節口直徑（㎜） | DN25-40 | |||
鋼板厚度（㎜） | 6（可根據客戶要求定制各種厚度） | |||
設備總重 | 600 | 1100 | 1700 | 2000 |
外形尺寸（長×高×寬）（㎜） | 2100×1300×1650 | 2800×1450×1700 | 3700×1600×1800 | 4000×1600×1900 |
